סדרה פיקוד ובקרה אלקטרוניים
סדרה פיקוד ובקרה אלקטרוניים
בקר חוסר והפיכת פאזה דגם TFR (בקופסה 4 פול)
ממסר אלקטרוני TFR נועד להגן על מתקנים ולוחות חשמל מפני הפעלתם בחוסר או סדר פאזות הפוך ,ירידת מתח באחת הפאזות או יותר.
מק"ט : 920-010-100
תכונות הממסר :
א. מתאים לשימוש בגנראטורים וברשת ח''ח.
ב. פועל ללא חיבור קו אפס.
ג. מבנה קומפקטי
ד. רגישות ניתנת לכוון.
ה. תצוגת לד מצב תקין.
נתונים טכניים:
-מתח הזנה 3 פאזות 400VAC
-תדר : 50Hz
-צריכת הספק 2.3VA
-בודק סדר פאזות .
-תחום ויסות 7%-15% בשלושת פאזות הסטרזה פעולת מתח 2%
-ניתוק בפאזה אחת 20%-40%
-דיוק חוזר 1%.
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר : 16A
-טמפרטורה 60°C -5°C+
-הרכבה פס DIN
בקר חוסר והפיכת פאזה+אפס דגם +TFR
(בקופסה 4 פול)
ממסר אלקטרוני +TFR נועד להגן על מתקנים ולוחות חשמל מפני הפעלתם בחוסר או סדר פאזות הפוך ,ירידת ועליית מתח באחת הפאזות או יותר והגנה על קו האפס כגון מנועים ,לוחות חשמל , מכונות ,מתקנים וגנראטורים .
מק"ט : 920-010-120
תכונות הממסר :
א. מתאים לשימוש בגנראטורים וברשת ח''ח.
ב. פועל בחיבור קו אפס.
ג. מבנה קומפקטי
ד. רגישות ניתנת לכוון.
ה. תצוגת 3 לדים .
נתונים טכניים:
-מתח הזנה 3 פאזות 400VAC .
-תדר : 50HZ.
-צריכת הספק 2.3VA
-בודק סדר פאזות .
-ממסר נופל בניתוק כל אחת מהפאזות.
-ממסר נופל בניתוק האפס.
-תחום ויסות 7%-15% בשלושת הפאזות הסטרזה 2%.
-ניתוק בפאזה אחת 20% ÷ 40%.
-דיוק חוזר 1%.
-מגעי הממסר 1CO.
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+.
-הרכבה על פס דין.
-לד ירוק רשת תקינה.
-לד אדום מתח גבוה (N-L 250V).
-לד אדום מתח נמוך (N-L 210V ÷ 190V) ,היפוך וחוסר פאזה .
בקר חוסר פאזה דגם FR2L (בקופסה 4 פול)
ממסר אלקטרוני FR2-L נועד להגן על מתקנים
כגון : הגנת מעליות ,מניעת התנעה בחוסר פאזה ,משאבות מים ובארות.
מק"ט : 920-010-200
תכונות הממסר :
א. פועל ללא חיבור קו אפס.
ב. מבנה קומפקטי
ג. תצוגת לד מצב תקין.
נתונים טכניים:
-מתח הזנה 3 פאזות 400VAC .
-תדר : 50HZ.
-צריכת הספק 2.3VA
-ממסר נופל בניתוק כל אחת מהפאזות.
-נפילת מתח רשת מעל 15% - ניתוק המתח .
-מגעי הממסר 1CO .
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-הרכבה על פס דין.
בקר חוסר פאזה + אפס דגם FR5 (בקופסה 4 פול)
ממסר אלקטרוני FR5 נועד להגן על מתקנים והגנה על קו האפס
כגון : הגנת מעליות ,מניעת התנעה בחוסר פאזה .
מק"ט : 920-010-400
תכונות הממסר :
א. פועל בחיבור קו אפס.
ב. מבנה קומפקטי
ג. תצוגת לד מצב תקין.
נתונים טכניים:
-מתח הזנה 3 פאזות 400VAC
-תדר : 50Hz
-צריכת הספק 2.3VA
-ממסר נופל בניתוק כל אחת מהפאזות.
-ממסר נופל בניתוק האפס.
-דיוק חוזר 1%.
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-הרכבה על פס דין.
ממסרי מתח אלקטרונים סדרה EVR
-EVR נועד להגנה ציוד חשמלי מפני ירידת מתח
(בקופסה 2 פול)
EVR נועד להגנה ציוד חשמלי מפני ירידת מתח .
מק"ט : 920-020-100
נתונים טכניים :
מתח רשת : 230V
תדר : 50Hz
-צריכת הספק 2.3VA
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-הגנה בירידת מתח :
ON 216V
OFF 200V
+EVR נועד להגנה ציוד חשמלי מפני עליית מתח
(בקופסה 2 פול)
EVR נועד להגנה ציוד חשמלי מפני עליית מתח .
מק"ט : 920-020-200
נתונים טכניים :
מתח רשת :230V
תדר : 50Hz
-צריכת הספק 2.3VA
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-הגנה בעליית מתח :
ON 246V
OFF 235V
ממסרי מתח אלקטרונים דגם EVRD
-EVRD נועד להגנה ציוד חשמלי מפני ירידת מתח
(בקופסה 2 פול)
-EVRD נועד להגנה ציוד חשמלי מפני ירידת מתח והשהייה לפני ניתוק .
מק"ט : 920-020-210
נתונים טכניים :
מתח רשת : 230V
תדר : 50Hz
-צריכת הספק VA2.3
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-השהייה בניתוק 1 שנייה .
-הגנה בירידת מתח :
ON 216V
OFF 200V
+EVRD נועד להגנה ציוד חשמלי מפני עליית מתח
(בקופסה 2 פול)
+EVRD נועד להגנה ציוד חשמלי מפני עליית מתח והשהייה לפני ניתוק.
מק"ט : 920-020-211
נתונים טכניים :
מתח רשת : 230V
תדר : 50Hz
-צריכת הספק VA2.3
-מגעי הממסר 1CO
-זרם מרבי במגעי ממסר 16A
-טמפרטורה 60°C -5°C+
-השהייה בניתוק 1 שנייה .
-הגנה בעליית מתח :
ON 246V
OFF 235V

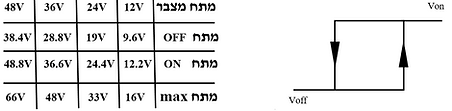

בקר מתח למצברים דגם BVR (בקופסה 2 פול)
BVR בקר דגם נועד להגנה על מצברים בכלים חשמליים.
כגון מלגזות מנופים ועגלות ממונעות הפועלות על מצברים .
מק"ט : 920-020-340
נתונים טכניים :
- בקרה על טעינה
- מגע מחליף פיקודי
- דיוק חוזר 1%
- טמפרטורה 60°C -5°C+
- מתח מיתוג בממסר 60VDC/250VAC
- משקל 115 גרם
פרוטקשן הגנה למכשירים מפני עליות וירידות ברשת החשמל
פרוטקשן נועד להגנה על מכשירי חשמל וציוד חשמלי מפני תנאי רשת חשמל משתנים .
מק“ט : 920-100-100
נתונים טכניים :
-מתח רשת :230V
-תדר : 50Hz
-זרם מרבי במגעי ממסר : 16A
-הספק מרבי : 3500W
-תחום ניתוק בעליית מתח : 250V 2%±
-תחום ניתוק בירידת מתח : 190V 2%±
-השהייה בחיבור 10 שניות
-שקעים מוגנים ע“י וריסטור
ממסר השהייה דגם TDH 50 (בקופסה 2 פול)
יחידה TDH50 ניתן לכוון זמנים התחלתית או מחזוריות להפעלה וניתוק ציוד חשמלי
מק“ט : 920-050-601
הוראות הפעלה
להשהייה התחלתית מפסק 5 ON
להשהייה מחזורית מפסק 5 OFF
זמני השהייה
1. "30 - "15 - "5 - "1 שניות
2. '20 - '10 - '5 - '1 דקות
3. '60 - '30 - '15 - '1 דקות
4. '8h - 4h - 2h - 30 שעות
נתונים טכניים
-מתח הזנה: AC 230V
-מתח הזנה: AC/DC 24V
-תדר : 50Hz
-זרם מרבי במגעי ממסר : 10A
-תפס מהיר: DIN
-משקל: 82 גרם
-לד ירוק: ממסר ON
-לד אדום: השהייה
ממסר השהייה דגם TDH50FE
הפעלה והפסקת תאורה ע"י חיישן לחסכון באנרגיה
(בקופסה 2 פול)
יחידת הפעלה והפסקת תאורה באמצעות חיישן לחסכון באנרגיה.
האור ייכבה לאחר 30 דקות מרגע עזיבת החדר.
הערה : ניתן לקבל כל זמן כיבוי לפי דרישה עד שעה.
מק“ט : 920-050-613
נתונים טכניים:
מתח רשת 230V .
תדר 50 הרץ.
זרם מרבי במגעים 16 אמפר.
מבנה קומפקטי.
התקנה תפיסה פס DIN.
כיבוי והדלקה אוטומטית ע"י החיישן.
חיישן :
מתח : 12V
צריכת זרם : 12mA
ממסר הבהוב דגם 4 TMT (בקופסה 2 פול)
TMT4 נועד לשימוש הארת רמזורים, שלטים וכ"ו
מק“ט : 920-060-110
נתונים טכניים :
-מתח הזנה: 230V AC
-מתח הזנה: 24V AC/DC
-תדירות 50Hz
-יציאת מגעים פיקוד 250V AC 16A max
-תפס מהיר: DIN
-לד ירוק: ממסר ON
-לד אדום: השהייה
-ניתן לקבוע קצב הבהוב : 20ms עד 100ms
- טמפרטורה 60°C -5°C+
קוצב זמן מחזורי דגם 3/4CT4 (בקופסה 4 פול)
נועד לשימושים רבים בתעשייה באוטומציה ולהפעלת משאבות תורניות לחממות צמחים ולתאורת שלטים.
מק“ט : 920-060-300
נתונים טכניים :
מתח רשת : 230V
תדר : 50 הרץ
תחום טמפרטורה 60°C -5°C+
צריכת הספק 2.3VA
יציאת מגעים לפיקוד 250VAC (max) 5A
תפס מהיר DIN 46277
משקל 233g
לחממות :
זמן ניתן לויסות 1 עד 30 דקות
לתאורת שלטים:
זמן ניתן לויסות 1 עד 20 שניות
ממסר גרמא לשבת דגם SGT (בקופסה 4 פול)
באישור מכון מדעי טכנולוגי להלכה ירושלים.
SGT נותן הפעלה או ניתוק לאחר השהייה אקראית משנייה עד 90 שניות לאחר קבלת פקודה ע"י תרמוסטט
מק“ט : 920-080-310
עקרון פעולה כללי
בממסר זה מופעל ממסר היציאה (מהדקים L , 3 ,5 ) בהשהיה לא קבועה (אקראית) של עד 90 שניות.
תחילת השהייה למשיכת או עזיבת הממסר נקבעים ע"י החיבור בין מהדקים 6,7 ,9
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-זרם מרבי במגעי ממסר : 16 אמפר.
-מגע מחליף 1CO פיקודי
-זמן פעולה אקראי 1-90sec
-באישור מכון מדעי טכנולוגי לבעיות הלכה ירושלים.
PAT.PEND:53742
ממסר גרמא שבת סודה SCM (בקופסה 4 פול)
פיקוד שבת מהדרין למכונת סודה S.C.M
מאושר ע"י המכון המדעי טכנולוגי להלכה , ירושלים
פיקוד שבת מהדרין למכונת סודה מיוצר ע"י חברת עוז-און בע"מ בהתאם להנחיות המכון המדעי טכנולוגי להלכה .
מק"ט : 920-080-330
נתונים טכניים :
-
הזנה 230Vac
-
תדר 50Hz
-
צריכת הספק 2.3VA
-
מגע ממסר CO1
-
צריכת זרם מרבי בממסר 16A
-
רגישות מגע של אלקטרודות 3KΩ
-
מדידת אלקטרודות בזרם חילופין (צריכת זרם מרבי 7.5mA) למניעת אלקטרוליזה
-
הפרדה גלוונית בין הזנה המדידה ומגעי פיקוד
-
יציאת שנאי מתח מיושר לאלקטרודות
-
מתאים למילוי או להורקה
-
לד ממסר נדלק כאשר ממסר פועל
-
יציאה לד שבת חיצוני עד 5V
-
יציאה למפסק שבת חיצוני (off\on)
בקרת מערכת סודה לשמירת שבת
בקרת במצב שבת:
כאשר מיכל מלא או חצי מלא ,
הפעלה ממסר במשך 2 שנייה (אלקטרודות מחוברות במשך 0.02 שנייה לפני סוף הפעלה ממסר)
ואי הפעלה ממסר במשך 30 שניות.
זמנים אלה פועלים במחזור קבוע.
כאשר מיכל ריק,
ממסר יופעל ברציפות עד שהמיכל יתמלא,
בזמן זה אלקטרודות מחוברות במשך 0.001 שנייה ומנותקות במשך 0.001 שנייה במחזוריות (צמצום חילול שבת).
לקבלת אישור הלכתי למערכת המשולבת(מכונת סודה וכדומה) ,יש לפנות למכון המדעי טכנולוגי להלכה
בקר גובה פני נוזלים דגם NF3 (בקופסה 2 פול)
בקר גובה פני נוזלים יכול לפקח על מפלס אחד או שניים.
בהשגחה על שני מפלסים הממסר כשהמים יגיע לאלקטרודה (4) וישתחרר כשירד מתחת לאלקטרודה בינונית (5) האלקטרודה הארוכה (3) משותפת.
מק“ט : 920-070-100
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-זרם מרבי במגעי ממסר : 16 אמפר.
-ממסר עם מגע יחיד לחיבור (6 ,7 NC או 7 ,8 NO בתרשים חיבור)
-צריכת הספק 2.3VA
-רגישות 400ΩK
-מתאימים למילוי או הורקה
-מיועד להפעלה אוטומטית של משאבות ברזים שסתומים
-הפרדה גלוונית בין הזנה מדידה ומגעי פיקוד.
-המדידה בזרם חילופין טהור למניעת אלקטרוליזה.
-יציאה שנאי מתח לאלקטרודות .
בקר גובה פני נוזלים דגם NF32 (בקופסה 4 פול)
בקר גובה פני נוזלים יכול לפקח על מפלס אחד או שניים.
בהשגחה על שני מפלסים הממסר כשהמים יגיע לאלקטרודה (4) וישתחרר כשירד מתחת לאלקטרודה בינונית (5) האלקטרודה הארוכה (3) משותפת.
מק“ט : 920-070-200
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-מגעים : 1NO 1NC
-זרם מרבי במגעי ממסר : 16 אמפר.
-ממסר עם 2 מגעים נפרדים לחיבור (6 ,7 NC ו- 8,9 NO בתרשים חיבור)
-צריכת הספק2.3VA
-רגישות עד 400KΩ
-מתאימים למילוי או הורקה
-מיועד להפעלה אוטומטית של משאבות ברזים שסתומים
-הפרדה גלוונית בין הזנה מדידה ומגעי פיקוד.
-המדידה בזרם חילופין טהור למניעת אלקטרוליזה.
-יציאה שנאי מתח לאלקטרודות
בקר גובה פני נוזלים דגם TNFM (בקופסה 4 פול)
בקר גובה פני נוזלים מיועד להפעלת משאבות ושסתומים בנוזלים חלב,מים מזוקקים,מיצים,מי קונדנס.
בהשגחה על שני מפלסים הממסר כשהנוזל יגיע לאלקטרודה (4) וישתחרר כשירד מתחת לאלקטרודה בינונית (5) האלקטרודה הארוכה (3) משותפת.
מק“ט : 920-070-300
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-זרם מרבי במגעי ממסר : 16 אמפר.
-צריכת הספק 2.3VA
-רגישות עד 750KΩ
-מתאימים למילוי או הורקה
-מיועד להפעלה אוטומטית של משאבות ברזים שסתומים
-הפרדה גלוונית בין הזנה מדידה ומגעי פיקוד.
-המדידה בזרם חילופין טהור למניעת אלקטרוליזה.
-יציאה שנאי מתח לאלקטרודות
בקר גובה פני נוזלים דגם NFK2 (בקופסה 4 פול)
בקר גובה פני נוזלים נועד לפקח על 4 מפלסים בדודי קיטור * האלקטרודות E2;E1;E5 מפעילות מגע מחליף
* האלקטרודות E4;E3;E5 מפעילות מגע מחליף ומגע פתוח המאפשרים גמישות מרבי בפיקוד.
* כל קבוצת אלקטרודות יכולה לפקח על מפלס אחד או שניים.
* בין כל שני מפלסים יפעל הממסר שהמים יגיעו לאלקטרודה E1 או E3 וישתחרר כשהמים ירדו מתחת לאלקטרודה E1 ו E4 .
* אלקטרודה E5 משותפת.
* ניתן לבקר על 4 מפלסים.
מק“ט : 920-070-450
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-זרם מרבי במגעי ממסר : 16 אמפר.
-צריכת הספק 2.3VA
-תחום עבודה 0.85%-1.1 ממתח נומינלי
-מתח מרבי באלקטרודות 38V
-טמפרטורה 60°C -5°C+
-הרכבה : תפס DIN
הערה:
בדודי קיטור אין להשתמש במפלס רביעי כאלקטרודה ביטחון הנדרשת בחוק.
לאלקטרודה ביטחון יש להשתמש במכשיר דגם NF3 בנפרד.
ממסר אל-צף דגם NFH1
הגנה על גופי חימום במחממים עד 16A.
הגנה על גופי החימום בחוסר מים
מק“ט : 920-070-510
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-צריכת הספק 2.3VA
-זרם מרבי במגעי ממסר : 16 אמפר.
-הספק : 3500W
.
ממסר טלפון - RTM (בקופסה 2 פול)
ממסר טלפון מפעיל פעמון חיצוני עם צלצול הטלפון.
מק“ט : 920-080-102
נתונים טכניים :
-ממסר טלפון פועל על קו הטלפון מתחים בין מ-24V עד 70V
-מגע : 1NO
-זרם מרבי במגעי ממסר : 16 אמפר.
-הפרדה גלוונית בין הזנה לקו הטלפון
מפסק אוטומטי לדוד מים חמים DUD-ON
יחידת הפעלה אלקטרונית לחסכון באנרגיה בדודים למים חמים עם ניתוק אוטומטי מרשת החשמל לאחר שעה או שעתיים בהתאם לצרכי המשתמש .
DUD-ON מתאים במיוחד לקליניקות רפואיות ,מספרות , בתי אבות , לדודי שמש ביתיים, למפעלים ולצרכנים המבקשים הקצבת זמן מוגדרת (ארוכה או קצרה ) למכשירים ולמוצרים שונים .
ניתן לקבל DUD-ON עם ניתוק אוטומטי בזמנים שונות
מ- ½ ,1 , 2 שעות או כל זמן אחר בהתאם לצרכי הלקוח .
מק“ט : 920-100-700
נתונים טכניים :
-מתח רשת : 230V
-תדר : 50 הרץ
-זרם מרבי במגעי ממסר : 16 אמפר.
-מפסק הפעלה ל-2 שעות.
-מפסק מואר.
-נורית אדום לחיווי חימום
-מתאים על הטיח או תחת הטיח
